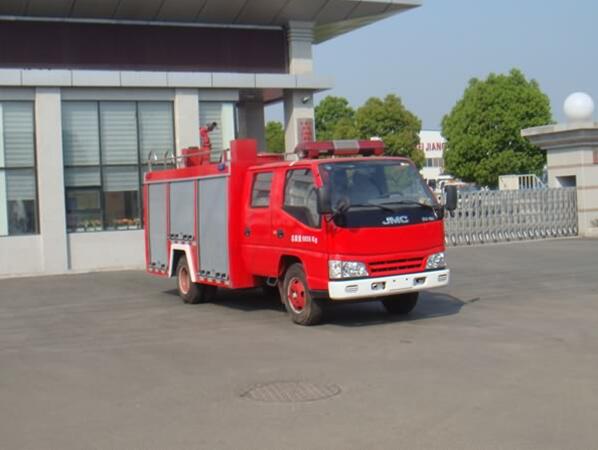

JDF5064GXFSG20B型水罐消防車是我公司采用江西五十鈴牌載貨汽車二類底盤JX1061TSGA24改制的輕型消防車，機動靈活，是公安消防部隊及各專職消防隊的常規消防裝備。

一 、主要配置及技術參數

1、整車

1.1外形尺寸：                 6225×1980×2810㎜

1.2滿載總質量：                           5875 kg

1.3水容量：                                2000L

1.4乘員人數：                        5人

1.5最高車速：                               95 km/h

1.6排放標準：                 GB17691-2005國Ⅳ,GB3847-2005

2、底盤：

2.1制 造 商：                            江鈴汽車股份有限公司

2.2底盤型號：                                   JX1061TSGA24 二類底盤

2.3驅動形式：                                   4×2

2.4軸距：                                  3360

2.5發動機型號：                               JX493ZLQ4

2.6缸   數：                  4

2.7額定功率：                     80Kw   110馬力

3、取力器 ：

3.1形    式：                全功率夾心式（帶附加冷卻裝置）

3.2潤滑方式：                飛濺式

4、消防泵

4.1品    牌：               上海雄真

4.2型　　號：               CB10/20低壓消防泵

4.3流　　量：               1.0MPa時（常壓工況）       20 L/s

4.4引水形式：                              采用全自動智能型真空泵進行水環式引水

4.5吸水深度：                7m

4.6引水時間：             ≤35s

4.7安裝形式：            后置式

5、水-泡沫兩用炮

5.1 品    牌：            成都威斯特

5.2 型    號：                       PS20

5.3最大流量：                        ≥20 L/s

5.4射    程：                       ≥45 m

二、主要功能及結構

1、駕駛室：

1.1結　  構： 四門雙排座一體式焊接結構，。

1.2座位設置： 2+3，其中前排2座，后排3座。座椅下可放置隨車工具。

1.3設　　備：設置水泵的取力器開關；警報器及警燈開關等。

2、泵房、管路及控制系統：

2.1泵房

2.1.1泵房安裝形式： 后置式

2.2.2泵房?jī)?nèi)設置  ： 水泵及管路系統，其結構緊湊、排布科學合理，裝有儀表、指示燈、操控開關的顯示控制面板設置在方便戰斗員操作使用的位置，并有明確的文字標識。

2.2管路系統：

2.2.1 進水口： 泵房?jī)蓚?cè)各設有1個Φ100mm吸水口；1個帶Φ100mm蝶閥的進水口，用于與水罐相連接。

2.2.2 注水口： 泵房?jī)蓚?cè)各設1個帶球閥的Φ65mm的罐注水口。

2.2.3 出水口：泵房?jī)蓚?cè)設置帶閥門的Φ65mm的出水口各1個。

2.2.4 放余水管路：為保護水泵及各球閥，在管路中加裝了放余水球閥。

2.2.5 冷卻水管路： 為保護取力器的正常工作，管路中設有附加冷卻裝置。

2.3一體集成式流程控制系統：

設置在泵房中間后部，具備操作流程顯示、液位顯示、壓力顯示、真空顯示、手油門控制系統等功能，一體集成，清晰快捷。

3、液罐

3.1容    量：         水罐（2000L）

3.2材    質：                    優質碳鋼，并采用高科技防腐處理

3.3結    構：                    內加縱橫防蕩隔板

3.4型    式：                    內藏式

3.5設    備：                    1個Φ450mm入口孔，帶快速開啟鎖緊裝置

1個溢流裝置

1個液位傳感器

1個帶閥門的排污口

                                           2個注水口

                                            1個卸壓裝置

4、器材廂

4.1材　　質：優質鋼材及鋁合金型材

4.2結　　構：車廂外骨架及外蒙皮均為優質Q235A鋼材，內骨架為高強度鋁合金型材，內裝飾板及底板均為表面經陽極氧化處理的鋁合金板。

4.3器材廂門：采用輕型優質鋁合金，帶鋁合金大幅卷簾門，啟閉靈活、密封性好、噪音低、外形美觀、輕便可靠，所有卷簾門均可通用一把鑰匙開啟。

4.4內部結構：內骨架采用鋁型材搭接技術，能最大限度地提高空間利用率和可變性，在器材內采用了新型滑動托架、拖板以及高強度的塑料存放盒等存放結構，充分利用車廂內部有限空間，造形的美觀，取放器材方便、牢固。

器材布置原則

□            按戰斗編成和戰斗展開設計器材集成；

□            按人體工程學原理設計各種器材托架；

□            按使用邏輯關系和使用頻率放置器材；

□            站在地面或踏板上，在2個動作內取用、放置消防器材。

5、電器及警示系統：

5.1車頂前部配置有長排警燈，駕駛室內安裝大功率警報器。

5.2車廂頂后部配置有照明燈

5.3車廂兩側上部各配置2只爆閃燈

5.4其余照明及警示設備符合GA39.5-92中電氣系統的規定和要求

6、噴漆

6.1車身顏色：符合GB7258規定的GB/T3181《漆膜顏色標準》中R03大紅色

6.2車身漆料：車廂表面噴涂大紅色光面漆

6.3整車標示：可按用戶要求進行噴涂

7、車頂

7.1車廂后部右側設置有安全梯；

7.2車廂上部鋪設防滑板進行蒙皮，積水自然下流；

8、隨車器材清單
